Salut! En tant que fournisseur de robots de soudage automobiles, j'ai pu constater à quel point il est crucial d'optimiser le parcours de soudage. Cela permet de gagner du temps, de réduire les coûts et d’améliorer la qualité globale des soudures. Donc, dans cet article de blog, je vais partager quelques conseils sur la façon de procéder.
Comprendre les bases de l'optimisation du chemin de soudage
Avant de plonger dans le vif du sujet, parlons de ce que signifie réellement l’optimisation des trajectoires de soudage. En termes simples, il s'agit de trouver la manière la plus efficace pour le robot de se déplacer et de souder. Cela implique de minimiser la distance de déplacement du bras du robot, de réduire le nombre de mouvements inutiles et de garantir que la vitesse et les paramètres de soudage sont parfaits.
L'une des premières étapes pour optimiser le parcours de soudage consiste à analyser la pièce à souder. Vous devez comprendre la géométrie de la pièce, l'emplacement des cordons de soudure et les obstacles potentiels. Cela vous aidera à planifier un chemin qui évite les collisions et tire le meilleur parti des capacités du robot.
Utiliser un logiciel de simulation
Les logiciels de simulation changent la donne en matière d'optimisation des trajectoires de soudage. Avec un logiciel de simulation, vous pouvez créer un modèle virtuel du processus de soudage. Vous pouvez visualiser comment le robot se déplacera le long de la trajectoire de soudage, vérifier toute interférence avec la pièce ou un autre équipement et même tester différents paramètres de soudage.
Par exemple, vous pouvez essayer différents points de départ et d'arrivée pour la soudure, ou ajuster la vitesse à laquelle le robot se déplace. Le logiciel vous donnera des informations en temps réel sur des éléments tels que le temps de cycle, la consommation d'énergie et la qualité de la soudure. Cela vous permet d'affiner le chemin avant même de commencer le processus de soudage proprement dit.
Il existe de nombreuses options de logiciels de simulation disponibles sur le marché. Certains sont plus basiques, tandis que d’autres offrent des fonctionnalités avancées telles que la programmation hors ligne et la détection de collisions. En tant que fournisseur, nous pouvons vous recommander le meilleur logiciel pour vos besoins spécifiques.
Minimiser la distance de déplacement
L'un des objectifs clés de l'optimisation du trajet de soudage est de minimiser la distance de déplacement du bras du robot. Plus le robot doit parcourir de temps entre les points de soudure, plus cela prend de temps et plus le robot est usé.
Pour minimiser la distance de déplacement, vous pouvez regrouper les soudures rapprochées. Au lieu de laisser le robot sauter d'avant en arrière sur la pièce, essayez d'organiser les soudures dans une séquence logique. Par exemple, si vous avez une série de soudures parallèles, vous pouvez programmer le robot pour qu'il se déplace le long d'elles en ligne droite.
Une autre façon de réduire la distance parcourue consiste à utiliser des mouvements interpolés. L'interpolation permet au robot de se déplacer en douceur entre les points, plutôt que d'effectuer des mouvements angulaires brusques. Cela réduit non seulement la distance de déplacement, mais rend également le mouvement du robot plus fluide et efficace.
Prise en compte des paramètres de soudage
Les paramètres de soudage tels que la tension, le courant et la vitesse de soudage ont un impact important sur la qualité de la soudure et l'efficacité du processus. Lors de l'optimisation de la trajectoire de soudage, vous devez vous assurer que ces paramètres sont correctement définis pour chaque soudure.
Par exemple, si la vitesse de soudage est trop rapide, la soudure risque de ne pas être assez profonde ou d’être poreuse. En revanche, si la vitesse est trop lente, cela peut entraîner un apport de chaleur excessif, susceptible de déformer la pièce. Vous devez trouver le point idéal pour chaque soudure en fonction du matériau, de l’épaisseur et du type de joint.
Un autre paramètre important est l'angle de la torche de soudage. L'angle de la torche peut affecter la pénétration et la forme de la soudure. Vous devrez peut-être ajuster l'angle à différents points le long du chemin de soudage pour garantir une qualité de soudure constante.
Intégration de fonctionnalités avancées du robot
Les robots de soudage automobiles modernes sont dotés de nombreuses fonctionnalités avancées qui peuvent être utilisées pour optimiser le parcours de soudage. Par exemple, certains robots ont des capacités de détection de force. Cela permet au robot de détecter la surface de la pièce et d'ajuster sa position en conséquence. Cela peut être très utile lors du soudage sur des surfaces inégales ou irrégulières.
Il existe également des robots dotés de systèmes de vision. Un système de vision peut identifier avec précision l'emplacement des cordons de soudure, même s'il existe de petites variations dans la pièce. Cela peut éliminer le besoin d’apprentissage manuel des points de soudure et améliorer la répétabilité du processus de soudage.

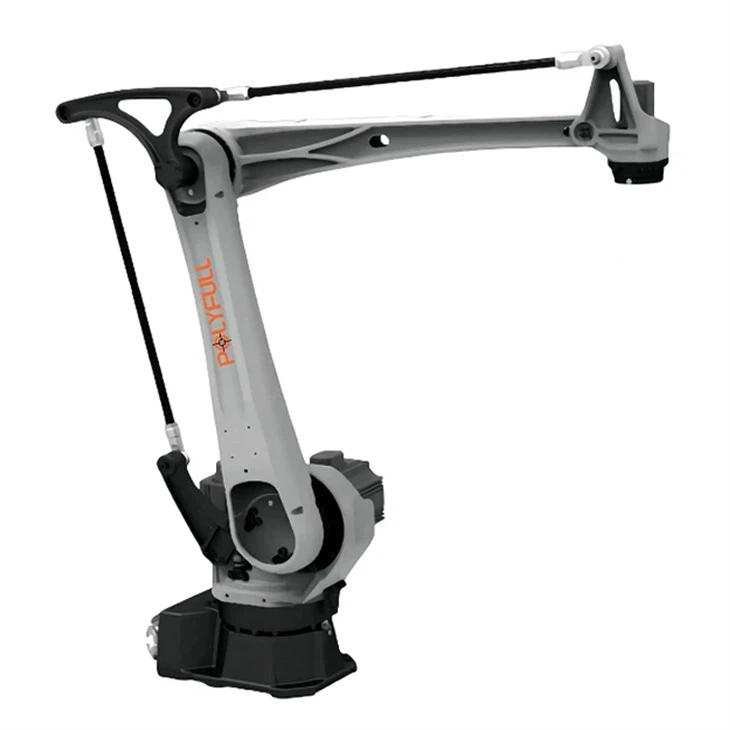

Si vous souhaitez explorer ces fonctionnalités avancées, vous pouvez consulter notreRobot de détection,Robot de pulvérisation de laque, etInspecter le robotqui sont conçus pour fonctionner en harmonie avec nos robots de soudage.
Surveillance et amélioration continues
L'optimisation du chemin de soudage n'est pas une chose ponctuelle. Vous devez surveiller en permanence le processus de soudage et apporter des améliorations au fil du temps. Gardez une trace des indicateurs de performance clés tels que le temps de cycle, la qualité des soudures et l'utilisation du robot.
Si vous remarquez des problèmes, tels qu'une diminution de la qualité de la soudure ou une augmentation du temps de cycle, vous pouvez analyser les données pour découvrir ce qui ne va pas. Il y a peut-être un problème avec la trajectoire de soudage ou peut-être que les paramètres de soudage doivent être ajustés. En apportant de petits changements progressifs, vous pouvez progressivement améliorer l’efficacité et la qualité du processus de soudage.
Former vos opérateurs
Enfin, n'oubliez pas l'importance de former vos opérateurs. Même le chemin de soudage le plus optimisé ne fonctionnera pas correctement si les opérateurs ne savent pas comment utiliser correctement le robot.
Fournissez une formation complète sur la façon de programmer le robot, de définir les paramètres de soudage et de résoudre les problèmes courants. Assurez-vous que vos opérateurs comprennent les principes d’optimisation du chemin de soudage et comment cela affecte les performances globales du processus de soudage.
Contactez-nous pour plus d'informations
Si vous cherchez à optimiser le parcours de soudage de votre robot de soudage automobile, nous sommes là pour vous aider. En tant que fournisseur, nous avons l’expertise et les produits pour vous accompagner. Que vous ayez besoin de conseils sur un logiciel de simulation, d'aide pour la programmation ou que vous souhaitiez en savoir plus sur les fonctionnalités avancées de nos robots, nous pouvons vous fournir les solutions dont vous avez besoin.
N'hésitez pas à nous contacter pour une consultation. Nous travaillerons avec vous pour comprendre vos besoins spécifiques et développerons un plan personnalisé d'optimisation du chemin de soudage qui vous fera économiser du temps, de l'argent et améliorera la qualité de vos produits.
Références
- Groover, député (2010). Automatisation, systèmes de production et informatique - Fabrication intégrée. Pearson.
- Dornfeld, D., Minis, I. et Shin, YC (2007). Manuel d'ingénierie et de technologie de fabrication. Springer.
- Manuel de soudage, Vol. 1 : Science et technologie du soudage. Société américaine de soudage.
